起源の場所: | 中国 |
ブランド名: | AAREAL |
証明: | ISO9001:2015 |
モデル番号: | GTS |
最小注文数量: | 1セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 機械のためのプラスチック フィルム、および予備品のための燻蒸なしの合板の木の箱 |
受渡し時間: | 30~35仕事確認される順序の後の幾日 |
支払条件: | T/T、L/C |
供給の能力: | 1ヶ月あたりの5セット |
他の名前: | 回転式スクリーン、回転式トロンメル スクリーン、トロンメル スクリーン、ドラム スクリーン、回転スクリーン、シリンダー円形のふるい等。 | スクリーン・サイズ: | スクリーンのdiameter*length 1200mm*2100mm |
---|---|---|---|
材料: | 接触の部品のステンレス鋼だけ304 | 動き: | 回転式動き |
目的: | ぬれた材料の選別の過程において円の振動スクリーンおよび線形スクリーンによって引き起こされる問題を差し込むスクリーンを克服して下さい | 弾道傾角: | 7° |
利点: | スクリーン等を取り替えること大容量、大きいスクリーニング区域、容易な。 | 適用: | 木片、砂、砂糖、合成物の生産ライン等。 |
ハイライト: | 1200*2100mmの回転式トロンメル スクリーン,砂糖の回転式トロンメル スクリーン,SS304回転式ふるい機械 |
1200*2100mmの食品等級のステンレス鋼の砂糖のための回転式トロンメル スクリーン

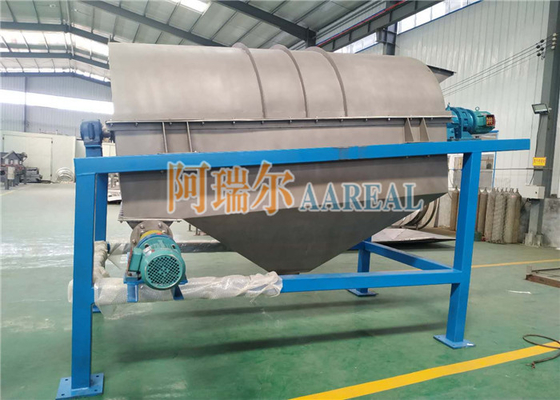

これは容易なスクリーンの取り替えのための区分されたスクリーンが付いている砂糖のための私達のGTS-1221-1Sのステンレス鋼の回転式トロンメル スクリーンである。それは顧客の条件として排出の港のねじコンベヤーが装備されている。GTS-1221の有効なスクリーンの直径は1200mmであり、スクリーンの長さは2100mmである。24のRPM、傾き角度7度およびモーター力5.5KW。
トロンメル スクリーンはさまざまな振動スクリーンがぬれた材料を選別する起こり、選別システムの出力そして信頼性を改善すると付き、妨げるスクリーンの問題を克服する。さまざまな特性の材料を、また石炭、石炭の脈石のようなぬれた、選別すること容易に詰まった材料のために適した、速い石灰、等をコークスにしなさい。小型プロダクトは100mmである、中間は10-50mmであり、優良さは3mmの下で達することができる。このプロダクトはユーザーによって評判が高い。
回転式スクリーンはモーターで主に、減力剤、ドラム装置、フレーム、シール・カバーおよび入口および出口構成される。働くとき、モーターはカップリングを通して減力剤を通してローラー装置によって接続され、軸線のまわりで回るためにローラー装置を運転する。材料がドラム装置の傾きそして回転によるドラム装置を書き入れるときスクリーンの表面の材料は回り、修飾された材料がドラムの外の円のスクリーンを通して排出される、および不適当な材料はドラムの端を通して排出されるように転がされて。発電所、コークスになる植物、建築材料、冶金学、化学薬品、鉱山および他の企業で広く利用された。
砂糖のための回転式トロンメル スクリーンの特徴:
1。転がり運搬の主義は採用される、摩擦係数は小さく、スクリーンの穴の妨害は物質的な圧延によって減る。
2.櫛型スクリーンの網のクリーニング装置によって装備されていて。スクリーニング工程の間に、材料はスクリーンのクリーニング機械およびスクリーン ボディの相対的な動きによって妨げられて容易ではない。
3。設置傾き角度は小さく、妨げられることは容易ではない。それは粉状材料の分類のために主に使用され、よいろ過の効果をもたらす。
4。全体の選別のメカニズムはスクリーニング工程の間に塵の飛行および騒音の現象を除去する密封されたカバーで設計されている。
5。シール・カバーの密封されたカバー、端およびクリーニング機械メカニズムの側面の両側の装置の観察窓は設備保全のために便利である維持のための速い対外開放が装備されている。
6。スクリーンは高い選別の効率および長い耐用年数の複数の円の平らな鋼鉄で構成される。
砂糖のための回転式トロンメル スクリーンの働き原則:
トロンメル スクリーンの主要な構造はフレームで傾斜し、取付けられている円柱ドラムである。連動させられたモーターは軸線の方向のまわりでカップリングを通してドラム装置に、運転ドラム回る接続される。材料がドラム装置の傾きそして回転によるドラム装置を書き入れるときスクリーンの表面の材料は良い材料がトロンメル スクリーンのドラムのバック・エンドの底の排出の港を通して排出される、粗い材料はドラム排出の尾の排出の港を通して排出されるように転覆し、転がり。ふるいの妨害を防ぐためにドラム遺贈財産フリップ、圧延、従ってふるいで付く材料の材料が出すことができるように。
回転式スクリーンの物質的な走行状態
他の名前 | 回転式スクリーン、回転式ふるい、トロンメル スクリーン、ドラム スクリーン、回転スクリーン、シリンダー円形のふるい等。 |
動き | 回転式遠心動き |
動力源 | 概要モーターおよび減力剤 |
タイプ | shaftlessシャフトを使って |
弾道傾角 | 5°~7° |
材料 | 炭素鋼、ステンレス鋼304、316L |
利点 | ぬれた材料の選別の過程において円の振動スクリーンおよび線形スクリーンによって引き起こされる問題を差し込むスクリーンの網を克服しなさい |
特徴 | 材料に強い適応性を持ちなさい。、高湿度と、粘着性がある汚れた、雑多材料は選別することができる |
砂糖のための回転式トロンメル スクリーンの適用:
トロンメル スクリーンは処理し難い材料、劣った石炭、石炭粘着物、ボトム・アッシュ、砂の分類、砂岩ブロックの分類のために常に使用される。
砂糖のための回転式トロンメル スクリーンの構造:
トロンメル スクリーンはモーターから主に、減力剤、ローラー装置、フレーム、シール・カバーおよび入口及び出口成っている。ドラムの材料の回り、転がりが原因で、スクリーンの穴で付く材料はスクリーンの穴が詰ることを防ぐために出すことができる。
回転式スクリーンはフレームに斜めに取付けられる。モーターはカップリングおよび減力剤によってドラム単位に軸線について回るためにドラム単位を運転するようにつながれる。材料がローラー装置の傾くことおよび回転によるトロンメル スクリーンに入った後ふるいの表面の材料は引っくり返され、修飾された材料(ふるいの下のプロダクト)がドラムの後部の底の排出の港を通して排出される、および不適当な材料(上部スクリーン プロダクト)はドラムの端に排出の港を通して排出されるように転がされて。
1. 運転装置 2.粗く物質的な排出の開始 3.シール・カバー
4. ドラム ボディ 5.小型の物質的な排出の開始 6.保持の版
7. 供給の入口 8.ブラケット
砂糖のための回転式トロンメル スクリーンの技術的な変数:
モデル |
容量 (t/h) |
スクリーンのドラム直径(mm) |
長さ (m) |
モーター力(KW) |
GTS600 | 5-10 | 600 | 1000 | 1.5 |
GTS800 | 8-15 | 800 | 1200 | 2.2 |
GTS1000 | 15-30 | 1000 | 1500 | 3 |
GTS1200 | 20-50 | 1200 | 1800 | 5.5 |
GTS1500 | 40-80 | 1500 | 2000年 | 7.5 |
GTS1800 | 80-150 | 1800 | 2000年 | 11 |
GTS2000 | 130-200 | 2000年 | 2500 | 11 |
