起源の場所: | 中国 |
ブランド名: | AAREAL |
証明: | ISO9001:2015 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 輸出のための燻蒸なしの合板の木の箱 |
受渡し時間: | 20~30仕事確認される順序の後の幾日 |
支払条件: | L / C、T / T |
供給の能力: | 毎月10セット |
角度の運搬による分類: | 横のねじコンベヤー、傾向があるねじコンベヤー、縦ねじコンベヤー | 用紙の運搬による分類: | シャフトねじコンベヤー、shaftlessねじコンベヤー |
---|---|---|---|
形による分類: | U字型たらいねじコンベヤー、管状ねじコンベヤー | シャフトねじコンベヤー: | 非粘性乾燥した粉材料および小粒子材料のために適した |
Shaftlessねじコンベヤー: | 粘着性があり、紛糾させた材料を運ぶために適した | 応用分野: | 、炭鉱、灰、スラグ、セメント、穀物等のような粉状の、粒状および小さいブロック材料の横か斜めの運搬のために適した。 |
Inapplicable材料: | 朽ち易く、粘着性がある、固められた材料 | 特徴: | 単純構造、小さい断面サイズのよい密封、信頼できる仕事、中間にローディングおよび荷を下すことのために安価、便利な |
ハイライト: | 産業コンベヤー ベルト,バケツ エレベーターのコンベヤー |

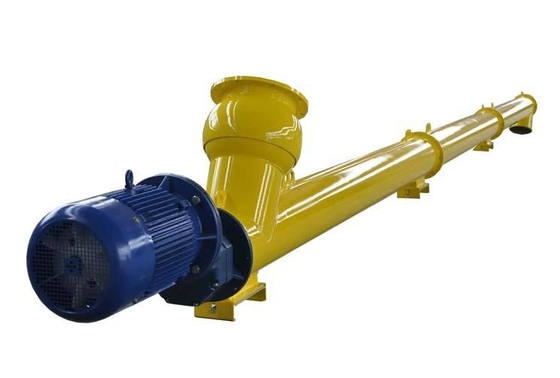

第一次製品の産業コンベヤ・システムの横の管ねじコンベヤー
ねじコンベヤーおよび送り装置の概観:
ねじコンベヤーは運搬の形で2つのタイプに分けられます:シャフトねじコンベヤーおよびshaftlessねじコンベヤーは出現のU字型ねじコンベヤーそして管状ねじコンベヤーに。、およびそれ分けられます。 シャフトねじコンベヤーはshaftlessねじコンベヤーは運搬の粘着性があり、容易に紛糾させた材料のために適しているが、非粘着性がある乾燥した粉材料および小粒子材料のために適しています(セメント、フライ アッシュ、石灰、穀物等のような)。(例えば沈積物、生物量、廃物等)
ねじコンベヤーおよび送り装置の分類:
角度の運搬によって | 横のねじコンベヤー、傾向があるねじコンベヤー、縦ねじコンベヤー |
用紙の運搬によって | シャフトねじコンベヤー、shaftlessねじコンベヤー |
形によって | U字型たらいねじコンベヤー、管状ねじコンベヤー |
ねじコンベヤーおよび送り装置の働き原則:
ねじコンベヤーは固定包装に沿う回転ねじ移動材料を利用します。 回転螺線形の刃はねじ伝達を行うために材料を動かし材料をねじ刃によって回らせない力は材料への材料の自身の重量および包装するねじコンベヤーの摩擦抵抗です。 螺線形の刃はねじコンベヤーの回転式シャフトに溶接されます。 刃の表面の形に運ばれる異なった材料に従って固体表面のタイプ、ベルトの表面のタイプ、刃の表面のタイプおよび他のタイプがあります。 ねじコンベヤーのねじシャフトはねじに材料が付いている軸反力を与える物質的な移動方向の終わりにスラスト・ベアリングを備えています。機械長さが長いとき、中間掛かる軸受けは加えられるべきです。
ねじコンベヤーおよび送り装置の適用:
それは建築材料、化学工業、電力、冶金学、石炭、穀物等のようなさまざまな企業で広く利用されています。それは横のために適していますまたは石炭、灰、スラグ、セメント、穀物等の物質的な温度のような傾向がある運搬の粉の、粒状にされていたおよび小さい固まり材料は、200℃よりより少しです。
ねじコンベヤーはそれらによってが朽ち易い材料、大きい粘着性および固まること容易運ぶために適していません。
弾道傾角を運ぶことは特大、選びますGXシリーズねじコンベヤーをです。
ねじコンベヤーおよび送り装置の主な特長:
1. 大きい軸受け容量、安全、信頼できる
2.強い適応性、容易な取付けおよび維持の長い耐用年数。
3。機械は小さいです、高い回転速度、保障します急速な均一移動を
4.排出の端はクリーニング装置、低雑音、強い適応性、入口および出口の位置のレイアウトの柔軟性が装備されています
5.よい密封は、貝継ぎ目が無い鋼鉄管、最終用途をボディ、よい剛性率として互いに接続されるフランジ採用します。
LS、GXねじの技術的な変数コンベヤーおよび送り装置:
LSのタイプ | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GXのタイプ | 200 | 250 | 300 | 400 | 500 | ||||||
ねじ直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
ねじピッチ(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
回転速度(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
容量QΦ=0.33 (m3/h)の運搬 | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
力Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
力Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
回転速度(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
容量QΦ=0.33 (m3/h)の運搬 | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
力Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
力Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
回転速度(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
容量QΦ=0.33 (m3/h)の運搬 | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
力Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
力Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
回転速度(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
容量QΦ=0.33 (m3/h)の運搬 | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
力Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
力Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
LSねじコンベヤーおよび送り装置の設置サイズのテーブル:
モデル | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000年 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000年 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
GXねじコンベヤーおよび送り装置の技術的な変数:
指定 | 主要な技術的な性能 | 運転装置 | 運転装置 | 重量 (kg) |
|||
モデル | 長さ (mm) |
容量 (セメント) (t/h) |
回転速度 分1 |
減力剤 | モーター | ||
モデル | 速度の比率 | 力 (kw) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911年 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049年 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX管状ねじコンベヤーLSのU字型たらいねじコンベヤー(及び開けて下さい閉まる)
二重螺旋ねじコンベヤーの多数の排出穴ねじコンベヤー
Shaftlessねじコンベヤー
傾向があるねじコンベヤー縦ねじコンベヤー
