| 起源の場所: | 中国 |
| ブランド名: | AAREAL |
| 証明: | ISO9001:2015 |
| モデル番号: | TH、HL |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 機械のためのプラスチック フィルム、および予備品のための合板の木の箱 |
| 受渡し時間: | 20~30仕事確認される順序の後の幾日 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月10セット |
| 持ち上がる部品: | リング鎖の2部分は、車輪の縁結合されたスプロケットを採用します | 持ち上がる高さ: | 最高。40メートル |
|---|---|---|---|
| スプロケットの速度: | 31.8~69.71 rpm | 容量の運搬: | 15.77~185 mの³ /h |
| バケツのタイプ: | 中型の深いバケツ、深いバケツ | 特徴: | チェーン旅行を避ける大きい運搬容量、密集した構造の小さい床面積、自動装置との円滑な運用、容易な維持、長い耐用年数、引張りおよび入れること |
| 目的: | 大きい粉砕の特性が付いている粉、穀物および小さいブロック材料の縦の運搬のために適した | 適当な材料: | 塊炭、セメント クリンカー、砂、砂利、肥料、穀物、石灰岩、ギプス等。 |
| ハイライト: | 産業コンベヤー ベルト,軽量のコンベヤー ベルト |
||

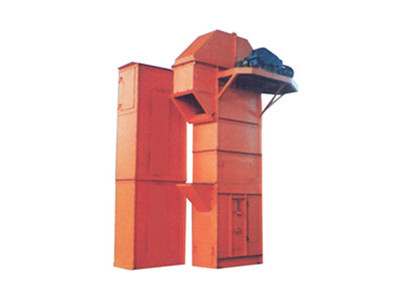

石灰岩およびセメント クリンカーのための高性能リング チェーン・バケットのエレベーター
リング チェーン・バケットのエレベーターの概観:
TH、エレベーターHLはリング チェーン・バケットの穀物、石炭、セメント、押しつぶされた鉱石等のようなより大きい研摩粉の、粒状および小さいブロック材料を、運ぶ垂直のために適しています。持ち上がる高さは40mまでです。
THのタイプ バケツ エレベーターは一種のリング鎖のエレベーターです。この機械は2種類のバケツが装備されています。
1.中型の深いバケツ（ZH）:ぬれた粘性材料を、砂糖のような、ぬれた砂等運ぶために使用される。
2.深いバケツ（SH）:乾燥した、緩く、セメント、石炭、砂利、等のような材料の小さい部分を、投げること容易な運搬のために使用される。
下方部分が重力の自動引張り装置を採用すれば、一定した張力を保ち、鎖を離れてまたは入れることを避けることができます。バケツが妨げられたりとき、効果的に可動部分を保護するある特定の許容が、あります。
物質的な温度は250℃を超過しません。
THのタイプはJB3926-85第一に考慮されるべきである縦のバケツ エレベーター標準設計に従ってなされます。関係のサイズに加えて、鎖HLバケツ エレベーターの、スプロケットおよびテンショナーはTHのタイプとの同じです。
リング チェーン・バケットのエレベーターの特徴:
1. 密集した構造および小さい床面積。
2. 車輪の縁は取り替えてが便利である結合されたスプロケットを採用します。
3. チェーン旅行を避ける自動装置と引張りおよび入れること。
4. 円滑な運用、容易な維持、長い耐用年数。
リング チェーン・バケットのエレベーターの技術的な変数:
| モデル | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | |||||||||
| バケツのタイプ | Q | S | Q | S | Zh | SH | Zh | SH | Zh | SH | Zh | SH | Zh | SH | gh | SH | |
| 容量（m3/h） | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | |
| バケツの幅（mm） | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | |||||||||
| バケツの容積（l） | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
| バケツ（mm）のピッチ | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | |||||||||
| 鎖 | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | Φ26×92 | Φ26×92 | |||||||||
| スプロケット ピッチ直径（mm） | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | |||||||||
| バケツの速度（m/s） | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |||||||||
| 物質的な最高のブロック サイズ（mm） | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | |||||||||
注:
1. テーブルのバケツの容積は計算された価値です。
2. Thタイプのバケツ エレベーターのバケツの使用
Zh —中型の深いバケツ:ぬれた粘性材料を、砂糖のような運ぶことは、砂等をぬらしました。
SH —深いバケツ:セメント、砂、石炭等のような重い粉そして小さい第一次製品を、運びます。
3. HLタイプのバケツ エレベーターのバケツの使用
Q —浅い円形の最下のバケツ:固まること容易な投げること困難な湿気の材料の運搬。例えばぬれた砂、ぬれた石炭等。
S —深い円形の最下のバケツ:乾燥した、緩い投げること容易な材料および材料を運びます。例えばセメント、石炭煉炭、砂利、水晶等。
4. 張力力の計算
G=40+0.232*Q*H
Q--容量（t/h）、
H--持ち上がるheighr （mm）、
G--抗張力（kg）
