| 起源の場所: | 中国 |
| ブランド名: | AAREAL |
| 証明: | ISO9001:2015 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 輸出用 フライウッドの箱 |
| 受渡し時間: | 注文確認後20~30営業日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 月10セット |
| 輸送角度による分類: | 水平スクリューコンベア,傾斜スクリューコンベア,垂直スクリューコンベア | 輸送形式による分類: | 軸螺旋輸送機,軸のない螺旋輸送機 |
|---|---|---|---|
| 形による分類: | U型小溝式螺旋輸送機,チューブル式螺旋輸送機 | 軸回螺旋輸送機: | 粘着性のない乾燥粉末材料と小粒子の材料に適しています |
| 軸のない螺旋輸送機: | 粘着性のある材料や絡み合っている材料を運ぶのに適しています | 適用する: | 炭鉱,灰,スラッグ,セメント,穀物など,粉末型,粒状,小ブロック材料の水平または斜形輸送に適しています. |
| 適用できない材料: | 易腐し,粘着し,凝聚した材料 | 特徴: | シンプルな構造,小さな横切りのサイズ,良い密封,信頼性の高い作業,低コスト,中間積載と卸載に便利 |

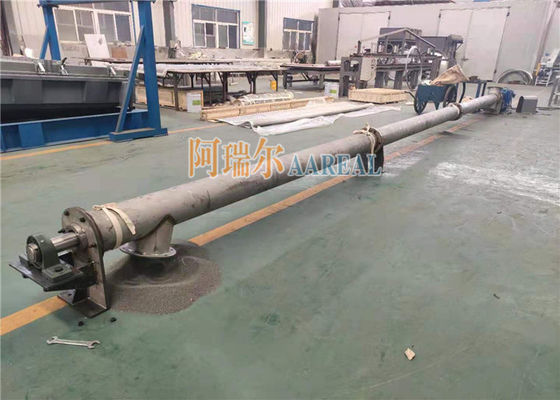

中国 製造者 工業用水平管状螺栓輸送機
概要中国 製造者 工業用水平管状スクリューコンベヤー:
スクロールコンベアーは,輸送形式で2種類に分かれます.シャフトスクロールコンベアとシャフトのないスクロールコンベア.U型スクリューコンベヤーとチューブル型スクリューコンベヤーに分かれています軸螺旋輸送機は,不粘固な乾燥粉末材料と小粒子の材料 (セメント,飛ぶ灰,石灰,穀物など) に適しています.軸のないスクリューコンベアーは,粘り強く,簡単に絡み合う材料を輸送するのに適しています.. (泥,バイオマス,ゴミなど)
クラシフィケーション中国 製造者 工業用水平管状スクリューコンベヤー:
| 輸送角度によって | 水平スクリューコンベア,傾斜スクリューコンベア,垂直スクリューコンベア |
| 送金フォームで | 軸螺旋輸送機,軸のない螺旋輸送機 |
| 形によって | U型小溝式螺旋輸送機,チューブル式螺旋輸送機 |
作業原理について中国 製造者 工業用水平管状スクリューコンベヤー:
スクロールコンベアーは,固定されたキャッシングに沿って材料を転送する回転スクロールを使用します.回転する螺旋刃は,材料を移動し,スクロール輸送を実行します.材料の重みと材料へのスクリューコンベアーのキャッシングの摩擦抵抗です. 材料の摩擦抵抗は,螺旋刃は,スクリューコンベアーの回転軸に溶接されています.刃の表面形は,固体表面タイプ,ベルト表面タイプ,輸送される異なる材料に応じて,刃の表面タイプおよび他のタイプ. スクロールコンベアーのスクリューシャフトは,材料の移動方向の端に推力ベアリングを有し,材料とのスクロール軸性反応力を与えます.機械の長さは長い場合,中間吊りベアリングが加えられる.
適用するについて中国 製造者 工業用水平管状スクリューコンベヤー:
建築材料,化学工業,電気,金属,石炭,穀物など,様々な産業で広く使用されています.水平または傾斜輸送粉末に適しています.粒や小塊の材料材料の温度が200°C未満である.
スクロールコンベアーは 易腐りし粘度が高いし 簡単に集積する材料を運ぶのに適していません
傾きの輸送角度が大きすぎると,GXシリーズスクリューコンベアーを選択してください.
主要な特徴について中国 製造者 工業用水平管状スクリューコンベヤー:
1大容量,安全で信頼性
2適応性が高く,安装と保守が簡単,寿命が長い.
3機械はサイズが小さい,高速回転速度,迅速な均等な転送を確保
4排放端は,清掃装置,低騒音,強い適応性,入口と出口の位置配置の柔軟性
5. 良いシール,シェルはシームレス鋼管を採用し,端は,身体として互いに接続フラングを使用し,良い硬さ.
技術パラメータLS,GX スクリップコンベアとフィッダー:
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| スクロール直径 (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| スクロールピッチ (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 回転速度 (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送能力 QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| パワー Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| パワー Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 回転速度 (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送能力 QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| パワー Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| パワー Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 回転速度 (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送能力 QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| パワー Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| パワー Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 回転速度 (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送能力 QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| パワー Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| パワー Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
設置サイズ表LS スクロールコンベアとフィッダー:
| モデル | W | A について | B について | C について | D | N | Q について | Y | L について | K | R | S | P | オー | H | V | J | T | G | L について |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500から40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000から80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500から80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000から60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
テクニカルパラメータGX スクロールコンベヤーとフィッダー:
| 仕様 | 主な技術性能 | 運転装置 | 運転装置 | 体重 (kg) |
|||
| モデル | 長さ (mm) |
容量 (セメント) (t/h) |
回転速度 ミニ-1 |
減速機 | モーター | ||
| モデル | 速度比 | パワー (kW) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | -20歳 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | -20歳 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | -20歳 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | -20歳 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | -20歳 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX 管状螺旋輸送機 LS U 型 トロースクロール輸送機 (閉ざし・開け)
二重ヘリックススクリューコンベア 多重放出孔スクリューコンベア
軸のない螺旋輸送機
傾斜スクリューコンベア 垂直スクリューコンベア
