| 起源の場所: | 中国 |
| ブランド名: | AAREAL |
| 証明: | ISO9001:2015 |
| モデル番号: | ABM |
| 価格: | E-mail: sale@aarealmachine.com |
|---|---|
| パッケージの詳細: | ウェブサイト: https://www.aarealmachine.com |
| 支払条件: | WhatsApp/WeChat: 0086-15637361027 |
| コンベアの長さ: | シングルユニットで 25m に達できます | コンベヤーの幅: | 150mm~2000mm |
|---|---|---|---|
| 適用可能な材料: | 砂糖,塩,エメラリー粉,フライアッシュ,セメント,炭素粉,石炭粉など | 利点: | 低電力消費,維持が簡単,長距離輸送に利用可能 |
| 材料: | 炭酸鋼,ステンレス鋼304, 316Lなど | ||
| ハイライト: | 3重振動式輸送機,完全にバランスのとれた振動型輸送機,砂糖の振動式輸送機 |
||

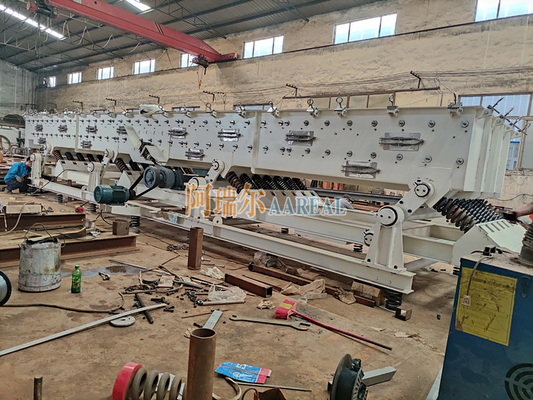

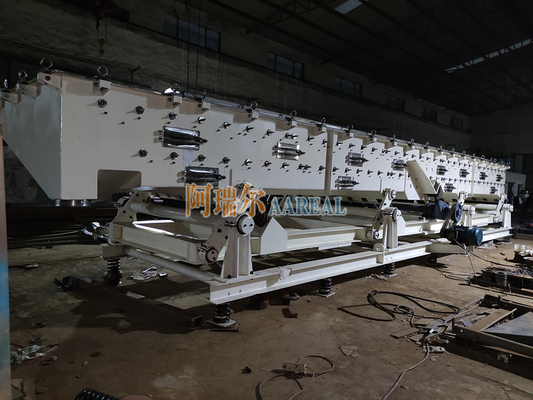

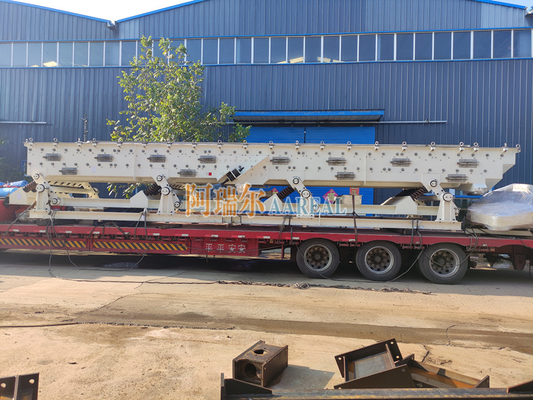

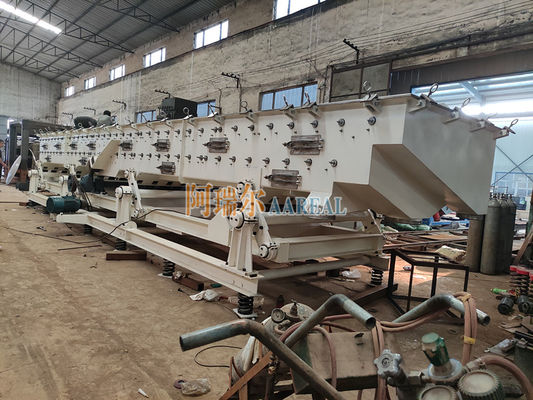

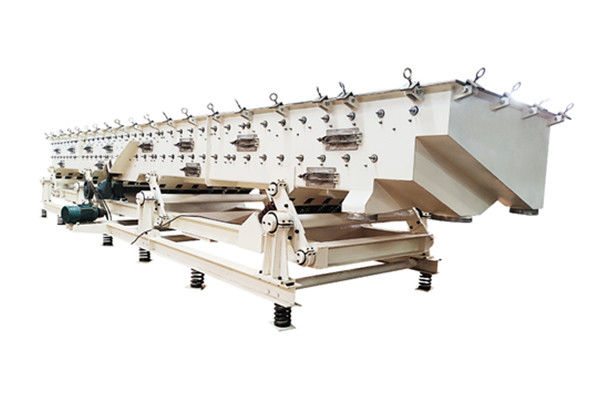

砂糖と塩を長距離輸送するための高性能の三重完全バランス振動輸送機
弾性接続棒の振動コンベアーは,3つのタイプに分けられます.振動体の数に応じて,二重共鳴型と単純な単重型.
単質量振動式輸送機:振動力は基本に伝わります 基本は軽いものです
2つの質量共鳴振動輸送機と3つの質量完全均衡振動輸送機:振動に参加する対重体もあります. 構造は少し複雑ですが, 基礎の振動力は基本的に排除できます.必要な刺激力を最小限に抑えるために使用されます.
3つの質量完全バランス振動コンベアーは完全バランスシステムを使用します.上部と下部の槽は,スプリングで結合されています.固定フレームにコップリングの中央点に固定されている両方の槽は,モーター駆動の変なクランクアクションとスプリング生成の共鳴振動によって振動する.
特徴:
2つの質量共鳴型の利点に加えて,このコンベアーの顕著な利点は以下のとおりです.
1慣性力はバランスが取れているため,基礎に伝わる慣性振動力 (動的負荷) は非常に小さい.
2床や鋼筋構造のサポートに設置された場合,他のタイプの振動輸送機と比較して比類のない振動削減の利点があります.
3輸送機の構造はシンプルで,設置と保守が簡単です.
4運転騒音は75dB未満です
5長い距離と広い溝の輸送要件に適しています.
6輸送槽はスクリーンで装備され,輸送槽の単層または二重層は,材料を輸送する際に材料の分類または分離を実現することができます.
7. バランスボディがコンベアトランボディに変更されれば,コンベアトランボボディの上下層層は同時に逆の輸送を実現できます.設備やスペースを増やすことなく 2つのコンベアーを利用できます.
8高温の材料では,粒子の大きさ,腐食,相対硬さなどに制限はありません.ステンレス鋼板や複合材料を使用できます.
9乾燥,冷却,分類,排水,その他のプロセスは同時に実行することができ,このトランスミッションプログラムは非常に効率的な方法になります.
10ローテーション,スイング,摩擦,消費,その他の部品は,滑油注入が少なく,失敗率が低く,保守は非常に簡単です.
利点:
2重質量共鳴のメリットに加えて完全にバランスされた振動コンベアーは,基礎に伝達される小さな慣性振動力 (動的負荷) と低騒音の利点があります.床や鉄鋼構造の支えに設置された場合,他の種類の振動輸送機と比較して,比類のない衝撃吸収の利点があります..
バランスボディを輸送槽ボディとして使用すると,上下両層の輸送槽を同時に実現できます.設備とスペースを増やすことなく,2つのコンベアーの使用効果が得られます輸送槽のボディは,輸送中に材料の分類を実現できるスクリーンで装備することができます.
構造:
1. コンベア・トラウ 2. バランス・フレーム 3. ベース・フレーム 4. エクセントリック・接続・リンク・ドライブ・デバイス
5. レゾナンススプリング6弾性連結機構 7. 緩衝スプリング 8. 振動防止の固定
作業原理:
完全にバランスされた振動コンベアーは弾性サポートタイプを採用し,コンベアトランボボとバランスボディが完全にバランスされた質量を持つ2つの質量共振システムを形成します.2つの質量は,共鳴コイルスプリングと弾性ガイド棒によって接続されていますエキサイターの作用下,コンベアロープはバランスボディと共鳴システムを形成します.そして共鳴システムによって生成される慣性振動力は基本的にシステムでキャンセルされます装置の支架は,スプリング隔離システムを通して設置基地に接続されます.また,トレフボディ内の材料流量の変化によって引き起こされる不均衡の振動を減らすことができます基礎に動的負荷が非常に小さい.
このタイプの振動輸送機は,2つの質量共振型に基づいて開発された新しいタイプの振動輸送機です.それは相対的な動きのために同じ質量を持つ輸送槽とバランスボディ (または輸送槽) を使用輸送槽をバランスボディとして使用すると,材料は同時に両方向に輸送できます.輸送槽の体とバランスボディ (または輸送槽) は,揺れる棒で接続されています機械が動いているとき,この機械は,この機械を動かすために,この機械を動かし,2つの振動体は,指針棒が中心点の周りに振動するので,反対方向に振動します.2つの体の質量が等しいとき,2つの体によって生成される慣性の力は等しく,方向に逆であり,その慣性の力は均衡している.振動式コンベヤーです.
技術パラメータ:
|
モデル |
容量 (t/h) |
振動周波数 (Hz) |
トップ長 (m) / パワー (KW) | |||||||||||
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | |||
| ABM150 | 5 | 6.7~108 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 |
| ABM300 | 20 | 6.7~108 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 |
| ABM450 | 35 | 6.7~108 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 |
| ABM600 | 50 | 6.7~108 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 |
| ABM750 | 65 | 6.7~108 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
| ABM900 | 80 | 6.7~108 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
| ABM1050 | 95 | 6.7~108 | 1.5 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 |
| ABM1200 | 110 | 6.7~108 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 |
| ABM1350 | 125 | 6.7~108 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 |
| ABM1500 | 140 | 6.7~108 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 | 11*2 |
| ABM1650 | 155 | 6.7~108 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
| ABM1800 | 170 | 6.7~108 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
| ABM2000 | 185 | 6.7~108 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 | 11*2 |
注記:
適用:
AAREAL エキセントリック接続棒 完全にバランス振動コンベヤースクリーンは,広く砂糖,塩,化学肥料,活性炭,樹脂粒子,ポリエチレン粒子をスクリーニングに使用することができますHDPE粉末LDPE粉末,調味料など.例として,ABM1800-11を挙げましょう. 槽の幅は1800mmで,槽の長さは11.5mです. 輸送と砂糖のスクリーニング,容量は約30~50トン/時間です.
