| 起源の場所: | 中国 |
| ブランド名: | AAREAL |
| 証明: | ISO9001:2015 |
| モデル番号: | AZG |
| 最小注文数量: | 1 SET |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 輸出用 フライウッドの箱 |
| 受渡し時間: | 注文確認後20~30営業日 |
| 支払条件: | T/T,L/C,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月10セット |
| 刺激源: | 振動モーター | 目的: | 生産過程でブロック,穀物,粉末を均等,連続または量的に供給するために使用される |
|---|---|---|---|
| 適用する: | 金属,石炭鉱業,鉱物加工,建材,化学品,磨材など | 利点: | シンプルなコンパクトな構造,使いやすさと保守,連続で均質な給餌,小さな食器の磨き,長い使用寿命など |
| 対応する機器: | 振動式コンベヤー,振動式スクリーン,バケツエレベーター,クラッシャーなど | 構造構成: | ボディ,振動モーター,振動抑制装置 |
| ばね: | 新しいシェイカーのコンベヤー 懸垂,コイルスプリングではなく | 可変的な頻度: | そうだ |
| ハイライト: | 振動周波数変数式フィッダー,食品の振動式フィッダー,振動式食品用フィッダー |
||

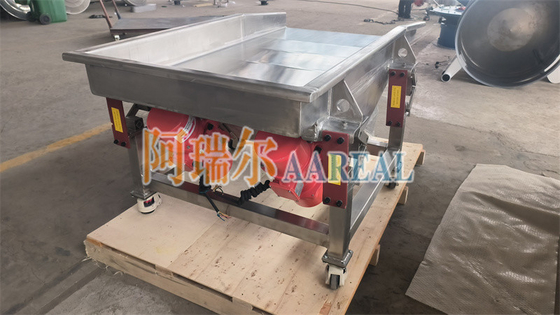

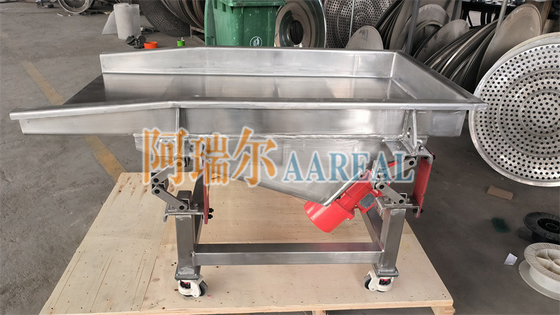

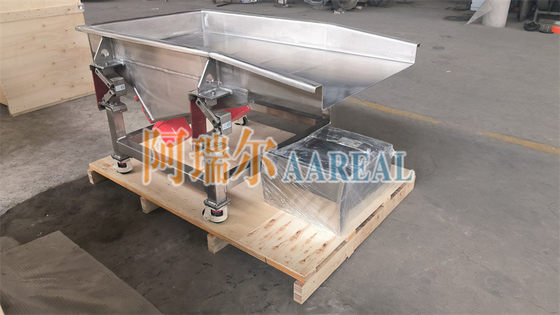

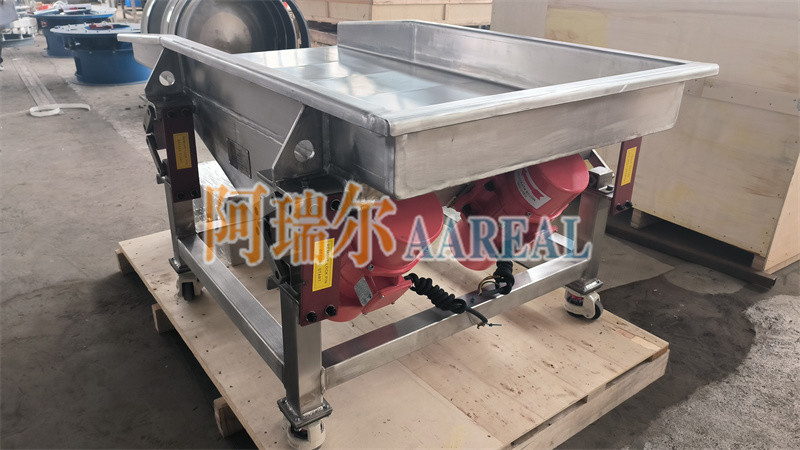

小型の移動可変周波数食品グレードのステンレス鋼の振動式フィッダー
紹介:
小型の移動可変周波数食品グレードのステンレス鋼の振動式フィッダーこの機械は新しいタイプの振動モーターを刺激源として採用しています.
なぜこの振動フィッダが特別なのか?この振動式フィッダーは,伝統的な鋼筋のスプリングではなく,新しいタイプのスプリングを採用しているため.この新しいタイプのスプリングは,シェーカーコンベアサスペンション,または弾性振動サポートなどと呼ばれます.
伝統的な振動スクリーンで使用される螺旋鋼のスプリングやコイルスプリングと比較して,新しい弾性振動支柱は,同様の弾性だけでなく,腐食的な環境や過負荷で鋼のスプリングの破裂問題を避ける画面ボディの動きをうまく制御できる. 通常の動作中に,電源は,電源が電源を停止するときに,電源が停止するときに,電源が停止するときに,電源が停止するときに,電源が停止する.弾性振動サポートは,スクリーンボディの横向きの振動を防止しながら,垂直と材料輸送方向で安定して規則的な動きを提供することができます..
新しいタイプの弾性振動支柱には以下の特徴があります.
1. 効率的な振動隔離. サポートの4つのゴム弾性モジュールによって提供されたガイド機能は,スクリーンの線形振動を強化します. 負荷下では,弾力的に支えられたブーム構造は,多くの弾力的な変形を生むことができます振動から効率的に隔離し,機器ベース構造を損傷から保護する.
2スクリーンボディの共鳴の問題を解くことができます.振動画面が起動して停止するときに,機器によって生成された振幅とストレスを大幅に削減画面のボディが非常に短時間で共鳴領域を通過できるようにします.振動スクリーンの強い共鳴は,振動ゾーンを通過した後,螺旋鋼のスプリングによって支えられ,新しい弾性振動支柱が使用されると,もはや発生しません..
3長い使用寿命,強い過負荷能力,即時の衝撃に強い耐える能力,そして効果的にノイズ吸収することができます.
4設置は簡単で,追加のサポートなしで30°傾斜でスクリーンボディに適用できます.
5信頼性の高い操作とメンテナンスの自由.
6-40 °Cから + 80 °Cの環境温度範囲に適用できる.
作業P原則:
この振動式フィッダは 2つの振動モーターで動きます 2つのモーターが同期して逆方向に回転すると振動力によって生成される振動力は,モーター軸に平行する方向で互いにキャンセルされ,モーター軸に垂直する方向で結果となる力を加算する縦方向のボックスの相対的な傾斜角が 2 つのモーターシャフトにあります.振動力と材料の自己重力の組み合わせによる影響下箱内の材料はジャンプして移動し,それによって材料を輸送する目的を達成します.
構造的特徴:
(1) 給水器は,支架,輸送槽,振動抑制スプリング (または弾性支架) から構成されています.
(2) ボックスのすべての部分は,鋼板とプロファイル (一部はボルト付き) で溶接され,全体的な硬さ,固さ,信頼性が良好です.
(3) 支え枠と振動体には振動抑制スプリング (または弾性サポート) が接続されており,振動抑制効果が顕著です.
(4) この機械は,シンプルな構造,便利なメンテナンス,低エネルギー消費,低騒音,良好な密封の特徴を持っています.
運用と保守
(1) 給水器が動いているとき,その振動部位は,機械の外にある物体と接続されず,接触してはならない. (柔らかい接続を除く).
(2) 材料の均等な分布を確保するために,材料を供給する際には,供給口で箱の全幅方向で供給する必要があります.
(3) 給水器を起動または停止する前に,給水器体には残留物質がない必要があります.
(4) 装置が1時間稼働し始めると,すべてのスクリューをチェックし,再び締めくくく (特にモーターのロックスクリュー) のために停止する必要があります.すべてのスクリューをチェックし,それらを再び締め (特にモーターロックスクリュー) を停止する必要があります..
(5) 装置の動作中に異常な騒音が発生した場合,直ちに装置を停止し,確認する必要があります. 障害が排除された後にのみ機械をオンにすることができます.
設置と投入:
(1) 機械を平らで固い平らな地面 (コンクリートまたは鉄筋構造の地面) に配置する.
(2) スプリング が 完全 に 固定 さ れ て いる か,垂直 で 曲がら れ て い ない か,自由に 伸び て 収縮 できる か を 確かめ て ください.
(3) 装置の振動部位は,機械の外部の他の物体と固い接続または接触がないこと.
(4) ボディ・スクロールとモーター固定スクロールが締められているか確認します.
(5) 電源を入れ,スタートボタンを押す (機械は直接起動できます),そして振動モーターを調整して,2つのモーターが反対方向に同期回転するようにします.装置は設定方向で安定して振動する材料を供給した後,材料は放出端に向かって移動する必要があります.
(6) 刺激力の調整:振動モーターの両端の異常ブロックを調整できます.二つの異常体の間の角度を調整することで,刺激力が変化します.工場を出る前に最高の状態に調整され,直接アクセスすることができます調整する必要はない
必要に応じて,次の方法に従って調整します: モーターの両端の保護蓋を開き,遠心ブロックの固定ボルトを緩め,軸頭に刻まれた線と一致するように 両端の調整可能な異常ブロックを同じ方向に回します調整が完了すると,下図のようにセットボルトを締めます.工場での設定は出力力の30%です.設計の最大出力を達成するために,パワーが徐々に増加する必要があります.モーターの選択が比較的大きいため,出力力は65%以内に制御されます.
※ 日々のメンテナンス:
(1) 起動 する 前: 螺栓 が 締め られ て いる か を 確かめ て ください.
(2) 開始時に:
(A) 異常な騒音がないか確認する
(B) 電源が安定しているか確認する
(C) 異常な振動がないか確認
(3) 使用後: 使用後 は 清掃 し て ください.
※ 定期的な保守:
(1) スプリングが疲れ果てているか,損傷しているか,機械ボディの部品が振動によって損傷しているかどうかを定期的に確認します.
(2) 1500 時間稼働した後,ベアリングをチェックし,損傷した場合直ちに交換します.
トラブルシューティング: 簡単なエラー チェック と 問題 解決
| 欠陥現象 | 検査項目s | M について保証 |
|
(1) 電源を確認 | スイッチを入れ |
| (2) ケーブル の 長さ が 十分 で ない の は,接触 の 良さ を 損なう | ケーブルを入れ替える | |
| (3) ケーブルが壊れているかどうか | ケーブルを入れ替える | |
| (4) 一方向回転によりコイルが燃える | モーターを交換する | |
| (5) 潤滑油 を 過剰 に 注入 する | 連続運転 | |
| 2異常な騒音 | (1) スクロールが締められていない | スクロールを締め |
| (2) 不安定なベース | 基地を安定させる | |
| (3) 春が割れた | スプリングを入れ替える | |
| (4) 機械のボディが他の硬い物体と接触する | 約10cmのスペースを残す | |
| (5) モーターの合金鋼の螺栓が緩い | ロック確認 | |
| 3. 製品が通常放出できない | モーターは間違った方向で動いている. | 電源コードのコンタクト配列を変更する |
|
モーター電源コードとスイッチ | 壊れ点を見つけて 置き換えるか 修理する |
| 5身体は左と右に振動します (材料は動かないか速度が低下します) |
1 振動モーター 2 身体 |
2つのモーターは同時に動作する. 2 両方のモーターは反対方向に回転する. 3 モーターの振幅に影響する外部の物体を取り除く. |
テクニカルアラメーター:
| モデル | 飼料材料の大きさ (mm) |
容量 (t/h) |
自己振動源モデル | 振動モーターモデル | パワー (KW) |
振動周波数 (Hz) |
倍幅 (mm) |
刺激 的 な 力 (KN) |
基準 体重 (kg) |
単点 動的負荷 (kg) |
| ZG-35-90 | 0〜60 | 25 | WLZD-2*2.5-4 | YZO-2.5-4 | 0.25*2 | 25 | 2〜4 | 2.5*2 | 174 | 30 |
| ZG-45-90 | 0〜60 | 30 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2〜4 | 5*2 | 184 | 30 |
| ZG-45-90 | 0〜100 | 50 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2〜4 | 5*2 | 235 | 38 |
| ZG-70-100 | 0〜150 | 100 | WLZD-2*8-4 | YZO-8-4 | 0.75*2 | 25 | 2〜4 | 8*2 | 342 | 50 |
| ZG-80-120 | 0〜150 | 200 | WLZD-2*17-4 | YZO-17-4 | 0.75*2 | 25 | 2〜4 | 17*2 | 372 | 60 |
| ZG-90-150 | 0〜150 | 300 | YZO-20-4 | 2.0*2 | 25 | 4 から 6 | 20*2 | 606 | 80 | |
| ZG-95-150 | 0〜150 | 400 | YZO-20-4 | 2.0*2 | 25 | 4 から 6 | 20*2 | 646 | 85 | |
| ZG-140-180 | 0〜150 | 750 | YZO-30-4 | 2.5*2 | 25 | 4 から 6 | 30*2 | 1030 | 180 | |
| ZG-160-180 | 0〜150 | 1000 | YZO-50-4 | 3.7*2 | 25 | 4 から 6 | 50*2 | 1156 | 200 |
